一、概述
JDS剪断销信号装置采用单片机智能控制,采集24路剪断销信号器的信号.当水轮机某个剪断销信号器剪断时,其中信号器销体及导线同时被剪断,装置上液晶显示出是第几路信号器剪断及总共报警路数,同时继电器动作,并将数据经RS485接口远传.
二、技术参数
输入信号：常闭型或常开型剪断销信号器
输入路数：8—24路之间选择
工作电压：DC220V，DC24V
输出接点容量：5A/250VAC，5A/30VDC
三、面板说明

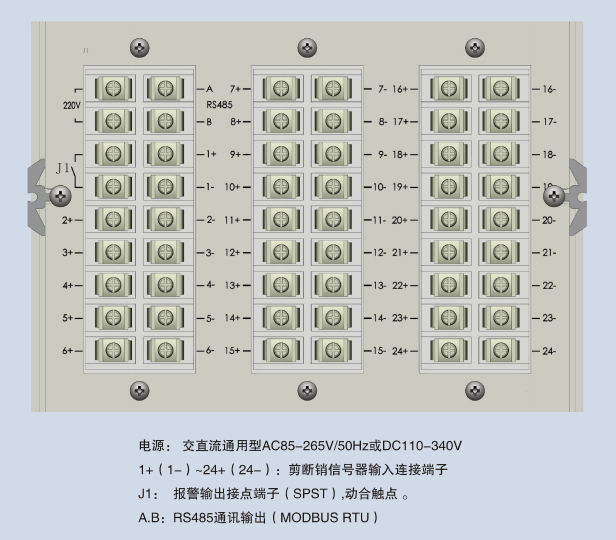

四、接线端子
