ZDL轴电流互感器


一、概述

        轴电流互感器 采用空心环形互感器,监测水轮发电机组大轴产生的轴电流变化,输出与之相对应的(1000:1)的实时电流值,并通过专用装置进行采集和显示控制。

使用前请详细阅读说明书。

本产品具有以下特点:

1、安装方便具有良好的可靠性,抗干扰性;

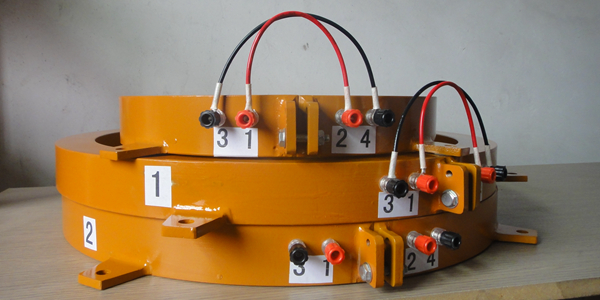

2、采用分半环型结构,易于安装;

二、主要技术性能

测量范围:   0 ~ 10A

测量精度:   1.5级

输出方式:   0 ~ 10mA (交流)

工作绕组变比:1000/1

实验绕组变比:500/1

额定频率:50Hz

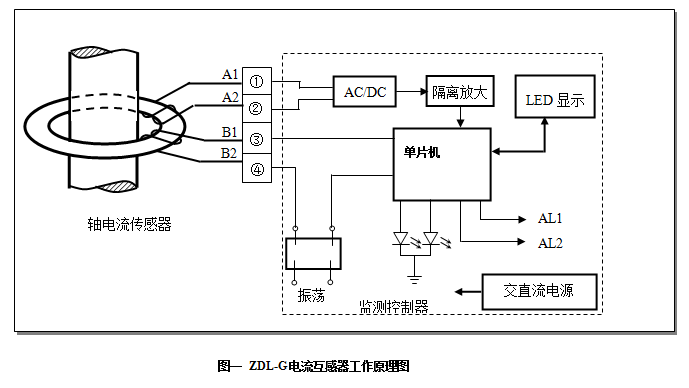

三、工作原理


四、接线要求

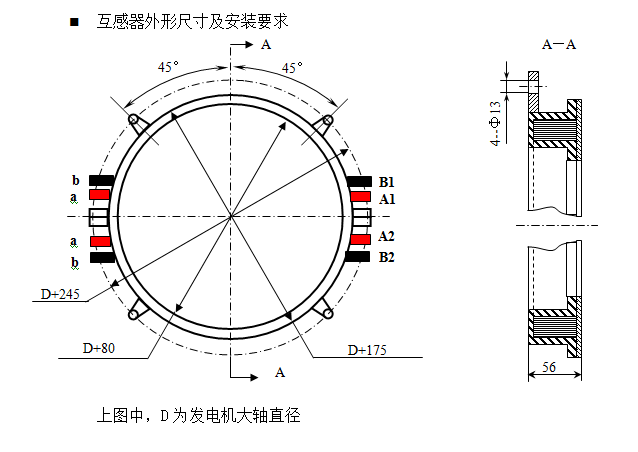

1、电流互感器的安装方法:

      电流互感器应安装在能反映大轴电流的静止部份,经外部支架与发电机机架固定。安装前,先拆掉互感器上的连接导线、连接板上的把合螺钉,然后将两半园环套在发电机的大轴上,用螺钉使其固定成一整园。半圆对接处的间隙应小于0.1mm。安装时,应使互感器与发电机大轴间的间隙尽量均匀。固定后的互感器不允许有松动。

2、电流互感器的接线方法:

① 应将紧邻的两个红接线柱(a,a)连接起来, 两个黑接线柱(b,b)连接起来.

② 将另一端的两个红接线柱(A1,A2)与仪表的A1,A2相连。两个黑接线柱(B1,B2)与仪表的B1,B2相连

③ 连好接线后应在检查一下A1 A2 、B1 B2接线的位置是否正确,可如下判断,

      用万用表的电阻档测A1 A2 两端为通路,说明 A1 A2正确;同理测B1 B2

两端为通路,说明 B1 B2正确;如果不通说明接线有误调换接线顺序直到出现以上两种状态。然后判断A1  A2 和 B1 B2,用万用表的电阻档一般为200欧档位,测 A1 A2端电阻记下阻止;再测B1 B2端电阻记下阻止;然后进行比较,如果 A1 A2 > B1 B2端的电阻说明接线正确,如果小于说明 A1  A2和 B1 B2接线倒反,需要调换。

④ 正确的接线才可以使仪表测量准确和稳定可靠。

⑤ A1、A2为工作绕组输出交流电流0-10mA对应外部0-10A电流。

⑥ B1、B2为实验绕组接到仪表端子的B1、B2上,如果没有监测仪表可不接线空载。

接线端子A1 A2 B1 B2 建议采用2.5平方四芯屏蔽电缆和仪表连接,接线柱规格为M5螺纹.

注意!无监测仪表时可以直接在A1、A2端接线采集电流值,不可以在B1、B2端接线采集电流值。
