一体式电涡流传感器

一、概述

        ZJS-B-T一体化电涡流传感器选用优质的进口电子元器件，采用贴片电路工艺、将探头和电子处理部件都集成在一起。无需高频同轴电缆连接、无需再选配前置器。具有安装简便、成本低、机械故障少等优点。在水轮发电机等常温位移测试领域得到了广泛的应用。

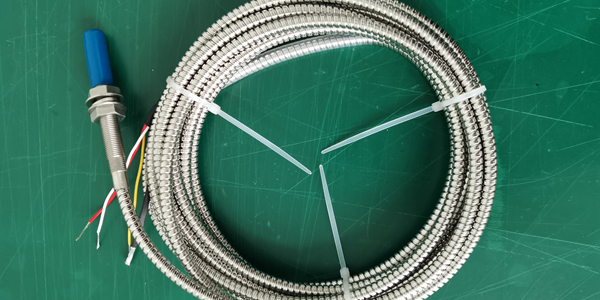

       一体化电涡流传感器的小螺纹规格为M10×1，可以直接替换德国申克公司的IN081、IN083、IN084、IN085 等型号的一体化电涡流位移传感器。传感器由探头、壳体、信号处理器(内含)、备紧螺母、信号电缆组成。

        在制作过程中，探头头部体一般采用耐高温PEEK 工程塑料(或陶瓷)，通过" 二次注塑" 成型将线圈密封其中。使探头在恶劣的环境中能可靠工作;同时采用陶瓷头部体的探头可以在高温、高压、强酸、强碱的特殊环境下可靠工作。由于头部体线圈直径决定传感器系统的线性量程，因此我们通常用头部体外部直径来分类和表征各型号探头,一般情况下传感器系统的线性量程大致是探头头部直径的1/2～1/4倍。传感器共有ф3、ф5、ф8、ф11、ф25等直径的头部。探头壳体用于连接和固定探头头部，并作为探头安装时的装夹结构、内部装有微型信号处理器。壳体一般采用不锈钢制成，一般上面刻有标准螺纹，并备有锁紧螺母。

 二、技术参数

1.供电电源：+24VDC或-24VDC

2.频率响应：DC～10KHz

3.工作温度：-20～+85℃

4.纹波：≦20mV

5.温漂：≦0.5‰
