ZDL-M轴电流监测装置

一、概述

       轴电流监测装置 采用高性能单片机为核心控制部件构成控制器,采用空心环形互感器为轴电流传感器,监测水轮发电机组大轴产生的轴电流变化。单片机实时监测轴电流传感器的变化值,该数值与大轴电流呈线性变化关系,经滤波、数值变换处理后,确认轴电流超过整定值后,轴电流监测装置输出二级报警信号。装置采用四位七段LED作为显示单元,参数整定、实时显示清晰直观。

二、特点

以高性能单片机为核心控制部件,具有良好的可靠性,抗干扰性;

采用专用采集芯片使显示更加稳定可靠,精确度高。

单片机可对数值进行智能化处理,2级报警接点输出,报警接点整定值可在量程范围内任意整定,使用灵活方便;

第二级报警可根据用户需求设定延时。

带标准MODBUS 485通讯。

交直流供电系统。

轴电流传感器采用分半环型结构,易于安装;

采用高亮LED作为人机界面,轴电流参数值及装置状态清晰直观

三、技术性能

测量范围:   0 ~ 5A/10A      过流能力:10A

测量精度:   <1.5%

数显方式:   LED显示

输出信号:    继电器接点输出    2组   报警方式:上限报警

接点容量:7A/AC250V  7A/DC30V  (阻性负载)

接点形式:DPDT

使用环境:   环境温度0~50℃         相对湿度 <95%

电源电压: AC 90-260V开关电源

外形尺寸:   盘装:宽×高×深= 160×80×250

电源:       AC/DC 220V/50Hz

四、面板说明













1、四位LED数码管显示窗,显示运行及设置参数。

2、性质指示灯,POWER亮,表示装置上电。J1亮,表示一级报警动作。 J2亮,表示二级报警动作。TSET亮,表示正在试验测试。

3、按键区,依次为→复位, 设置, 移位/试验, 加一, 减一。

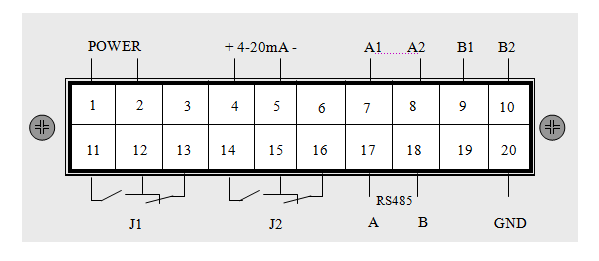

五、接线端子





1、  POWER为电源。

2、  A1 A2为工作绕组

3、  B1 B2为试验绕组






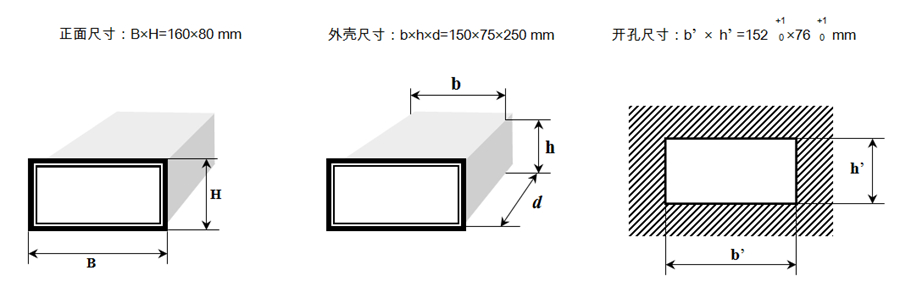

六、安装尺寸

仪表尺寸图.jpg七、电流传感器尺寸及安装

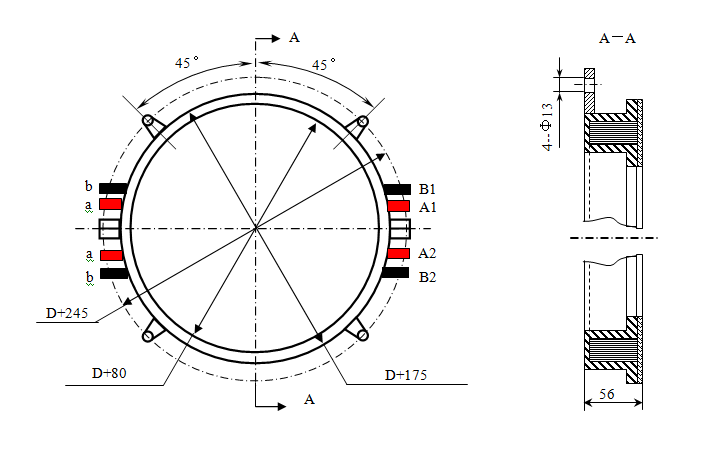

       上图中,D为发电机大轴直径

       轴电流传感器应安装在能反映大轴电流的静止部份,经外部支架与发电机机架固定。安装前,先拆掉传感器上的连接导线、连接板上的把合螺钉,然后将两半园环套在发电机的大轴上,用螺钉使其固定成一整园。半圆对接处的间隙应小于0.1mm。安装时,应使传感器与发电机大轴间的间隙尽量均匀。固定后的传感器不允许有松动。
