ZJS-2振动摆度监测装置

一、概述

       ZJS-2振动摆度监测装置 是以单片机为核心处理器的双通道智能数字化仪表。该仪表与电涡流位移传感器相连接可在线监测水轮发电机组主轴X、Y方向的径向位移量；与低频振动传感器相连接可在线监测垂直和水平两个方向的振动值。该仪表具有双通道数字显示、模拟量、开关量和通讯输出。

二、特点

以单片机为核心处理器的智能化监测装置，适用性强。

双通道两级报警值可单独设定。

按键设置选择振动/摆度监测方式。

可切换显示电涡流传感器和主轴间的间隙电压，确定安装间隙的准确性。

具有断电保护、自动记忆的功能。

完善的系统自检功能。

可提供变送器工作电源(+24V)。

三、技术性能

显示方式：双LED高亮数码管显示清晰直观。

输入信号：用于振动监测时：可以接收两路（水平/垂直）振动传感器的信号，用于摆度监测时：可以接收两路（X/Y）电涡流传感器信号。

测量范围：0～1.00mm(摆度为X/Y方向的对称位移量)

测量精度：0.01mm

报警输出：接点形式：常开触点。

接点容量：5A/AC220V，2A/DC30V。

报警设定：四级报警值均可在量程上、下限之间任意设定。

工作电源：开关电源AC85~265V，DC110~340V。

功耗：10W。

仪表提供变送器：DC24V电源，变送器无需外接电源。

环境条件：温度：工作温度：0℃~40℃。

贮存温度：-25℃~+70℃。

相对湿度：≤85%RH。

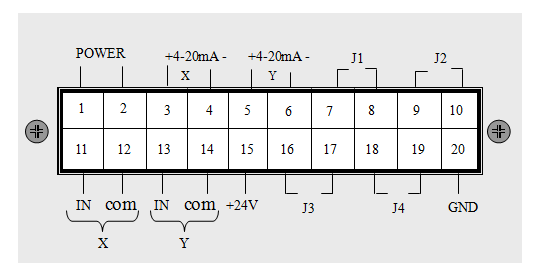

四、接线端子

五、安装尺寸

仪表外形及开孔尺寸见下图：
